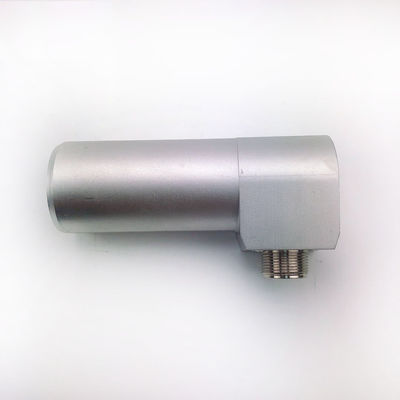

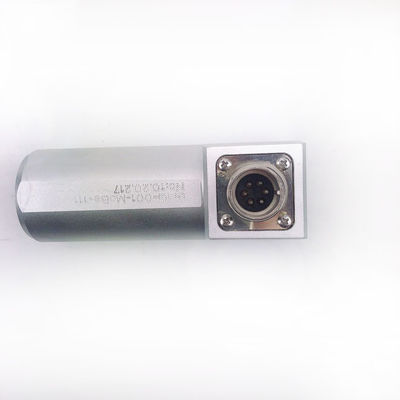

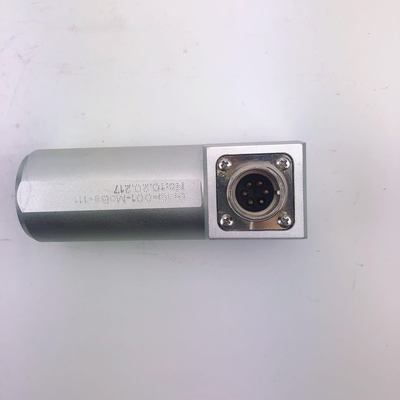

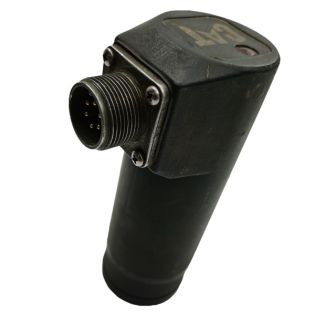

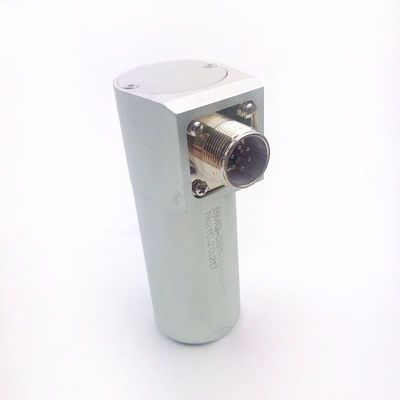

RICAMBI RULLO COMPATTATORE P/N369-4794-00 SENSORE Livellometro Centralina Per AP655F/AP355 RULLO COMPATTATORE

1. Visualizzazione del sistema
Sul pavimentatore AP655F, il sistema di livellamento del materiale rappresentato da P/N 369-4794-00 è un sistema di rilevamento ad ultrasuoni senza contatto.Il suo compito principale è quello di mantenere automaticamente un'altezza costante della pila di materiale (miscela di asfalto) di fronte alla lamiera, che è un fattore fondamentale per garantire la levigatezza e la qualità del pavimento.
Funzione di base:Monitorare continuamente l'altezza del materiale di fronte alla trave e utilizzare un sistema di controllo elettronico per regolare automaticamente la velocità dei trasportatori (feeder) e delle auge (auger), ottenendo un controllo a circuito chiuso di "aumento dell'alimentazione del materiale quando è basso, diminuzione dell'alimentazione quando è alto".
Obiettivo finale: garantire un approvvigionamento continuo, uniforme e costante di materiale.o segregazione del materiale causata dalla fluttuazione del volume del materialeRiduce anche in modo significativo il carico di lavoro dell'operatore.

2. Principali componenti
Mentre questo numero di parte specifico può indicare uno di questi componenti, l'intero sistema comprende in genere:

• Sensori ad ultrasuoni: questi sono gli "occhi" del sistema, di solito montati su ciascun lato, sopra la parte anteriore della striscia, puntando verso il basso sulla pila di materiale.Emettono continuamente onde ultrasoniche e ricevono echi, calcolando la distanza dalla cima della pila in base alla differenza di tempo.
• Modulo di controllo/controllore: è il "cervello" del sistema, che riceve i segnali dai sensori ad ultrasuoni e li confronta con il valore di altezza del materiale desiderato prestabilito dall'operatore.Calcola poi un segnale di comando basato su qualsiasi deviazione.
• Interfaccia dell'operatore: carico sul pannello di controllo nella stazione dell'operatore.L'operatore lo utilizza per accendere il comando automatico ON/OFF e per impostare l'altezza del materiale desiderato (spesso espresso in percentuale dell'altezza dei cancelli di materiale, ad esempio, fissato tra il 60% e l'80%).
• Attuatori: sono le "mani e i piedi" del sistema.I comandi dal modulo di controllo vengono inviati tramite circuiti elettrici alle valvole elettro-proporzionali che controllano i motori idraulici per trasportatori e augeVariando la corrente, il sistema regola con precisione il flusso idraulico, variando così infinitamente la velocità di alimentazione e distribuzione del materiale.

3Come funziona: il processo

1. Misurazione: i sensori ad ultrasuoni sinistro e destro misurano continuamente la distanza dalla superficie del materiale.
2. Confronto: il modulo di controllo confronta la distanza reale misurata con la distanza ideale predefinita dall'operatore (che rappresenta l'altezza ideale del materiale).
3. Calcolo: se il livello del materiale è troppo basso (valore effettivo > valore prestabilito), il regolatore calcola la necessità di aumentare la velocità di alimentazione.calcola la necessità di ridurre la velocità di alimentazione.
4. Esecuzione: il modulo di controllo invia un segnale elettrico alle valvole elettriche idrauliche, regolando la velocità dei trasportatori e delle auge per modificare la velocità di alimentazione del materiale.
5. Feedback: il cambiamento della velocità di alimentazione fa cambiare l'altezza del materiale. I sensori rilevano questo nuovo cambiamento e il ciclo si ripete. Questo processo continuo a ciclo chiuso mantiene un equilibrio dinamico.

4Caratteristiche e vantaggi principali

• Misurazione senza contatto: la tecnologia ad ultrasuoni è affidabile e priva di manutenzione, non influenzata dalla temperatura, dalla viscosità o dal colore del materiale.
• Controllo automatico: riduce significativamente il carico di lavoro dell'operatore, consentendo loro di concentrarsi sulla direzione di marcia del pavimentatore e sul funzionamento generale.
• Miglioramento della qualità della pavimentazione: una testa di materiale costante è il requisito più fondamentale per garantire la levigatezza, la densità e l'uniformità della pavimentazione.
• Riduzione degli sprechi di materiale e dello stress meccanico: impedisce l'usura eccessiva delle lame della segale e della striscia causata da sovraccarichi ed evita fermi e raffreddamento della striscia a causa della mancanza di materiale.
• Controllo indipendente sinistra/destra: i livelli di materiale sinistro e destro sono in genere rilevati e controllati in modo indipendente,che consente al sistema di gestire situazioni asimmetriche come un lato a corto di materiale.

5Considerazioni importanti

• Calibrazione: i sensori devono essere installati e calibrati correttamente per garantire l'accuratezza delle misure.
• Interferenze ambientali: le condizioni meteorologiche estreme (per esempio, pioggia intensa, nebbia densa) o le forti turbolenze dell'aria (per esempio, forti venti) possono teoricamente causare interferenze minori con i segnali ultrasuoni,anche se in pratica, l'impatto è di solito minimo durante le operazioni di pavimentazione standard.
• Manutenzione: mantenere le sonde sensori pulite e libere da detriti come fango o asfalto per garantire il corretto funzionamento.

In sintesi, il sistema di livellamento dei materiali rappresentato dal P/N 369-4794-00 per la pavimentatrice AP655F è un sistema di controllo automatico dell'alimentazione ad ultrasuoni altamente integrato e intelligente.È un componente fondamentale delle moderne pavimentiere ad alte prestazioni, trasformando la tradizionale "operazione basata sull'esperienza" in "controllo automatizzato di precisione".
