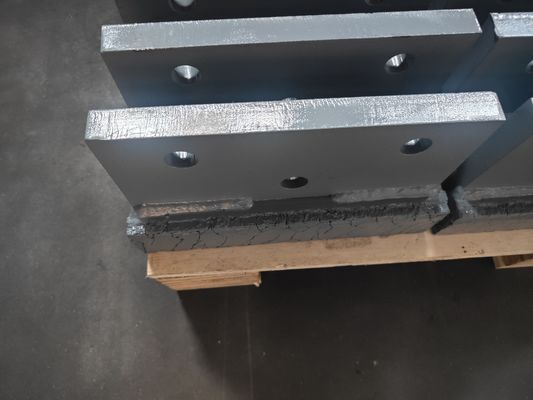

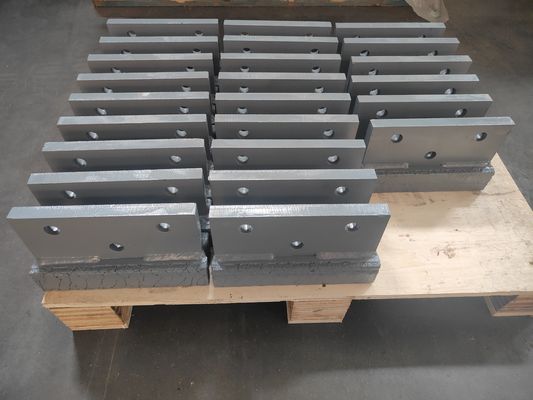

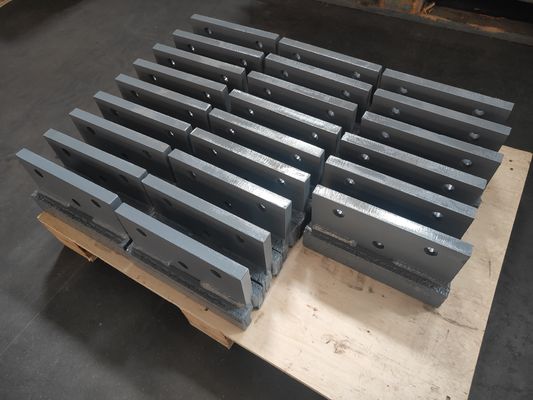

Parti fresatrici PM620 540-6797/5407967 Piastra eiettore Pala di lancio

1. Funzione e Scopo

Le sue funzioni principali sono montare e fissare le punte degli utensili (utensili da taglio) ed espellere il materiale fresato sul sistema di trasporto.

Montaggio utensili: La piastra eiettore presenta fori lavorati con precisione progettati per fissare le punte degli utensili con punta in carburo. Agisce come interfaccia critica tra il blocco utensili e il corpo del tamburo.

Espulsione materiale: Questa è l'origine del nome "Pala di lancio". Durante il processo di fresatura, le piastre eiettore rotanti "raccolgono" il materiale fresato (asfalto, cemento, ecc.) e utilizzano la loro forma specifica e la forza centrifuga per lanciare efficientemente il materiale all'indietro e verso l'alto, assicurando che atterri accuratamente sul nastro trasportatore della macchina. Questo processo è vitale per mantenere un flusso di materiale efficiente e prevenire intasamenti attorno al tamburo.

2. Posizione

Questa piastra eiettore è imbullonata sul tamburo di fresatura della fresa a freddo PM620. Più piastre eiettore sono installate su un singolo tamburo in uno schema elicoidale specifico per garantire un'operazione di fresatura fluida e un'espulsione efficiente del materiale.

3. Caratteristiche principali

Materiale ad alta resistenza: Prodotto in acciaio legato ad alta resistenza, resistente all'abrasione (come AR400 o H450) e spesso trattato termicamente per resistere all'enorme impatto, attrito e abrasione incontrati durante le operazioni di fresatura.

Ingegneria di precisione: La sua forma, angolazione e posizione sono meticolosamente progettate e testate per ottimizzare l'efficienza di fresatura, ridurre il rumore e le vibrazioni e garantire una traiettoria ottimale del materiale.

Parte soggetta a usura: Essendo un partecipante diretto al processo di fresatura, si usura gradualmente nel tempo. Un'usura eccessiva può portare a fori utensili allargati (causando utensili allentati), ridotta efficienza di espulsione e potenziali danni ai blocchi utensili o al tamburo stesso. Pertanto, sono necessarie ispezioni e sostituzioni regolari.

4. Informazioni sul numero di parte

540-6797 / 5407967: Questi sono i numeri di parte originali. Questi due numeri si riferiscono molto probabilmente allo stesso pezzo, potenzialmente rappresentando varianti in diversi sistemi o cataloghi. 540-6797 è il formato standard con trattino, mentre 5407967 potrebbe essere una versione semplificata. È sempre meglio confermare il numero corretto con il proprio fornitore prima di ordinare.

Applicazione: Progettato principalmente per la fresa a freddo CatPM620. È sempre buona norma verificare la compatibilità del numero di parte con il numero di serie specifico della tua macchina.

5. Sostituzione e manutenzione

La sostituzione delle piastre eiettore è una parte standard della revisione e manutenzione del tamburo. L'ispezione o la sostituzione dovrebbe essere considerata quando si verifica quanto segue:

Gli utensili si allentano o mostrano schemi di usura anomali.

L'espulsione del materiale diventa inefficiente, portando a un accumulo di materiale nell'alloggiamento del tamburo.

Si osservano segni visibili di usura eccessiva, crepe o danni sulle piastre eiettore stesse.
