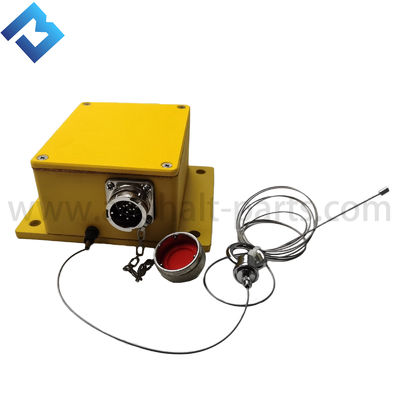

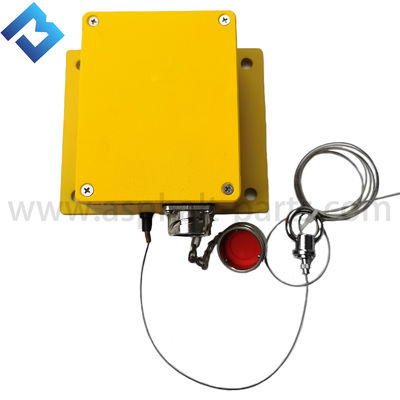

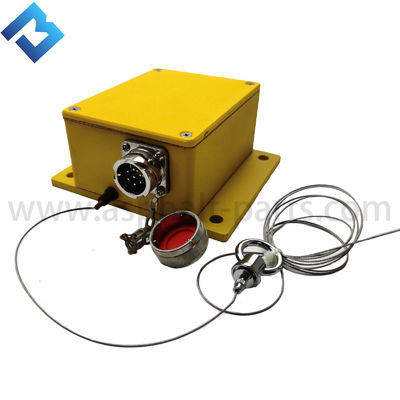

Fresatura Sensore di filo di trazione ((05940023) 04-21-30070) sensore a stringa Per PM200 Fresatura

1. Funzione e Scopo

La sua funzione principale è tracciare accuratamente una linea di riferimento esterna tesa (Stringline) e convertire lo spostamento meccanico in segnali elettrici trasmessi al controller principale, regolando così automaticamente la profondità del tamburo di fresatura per garantire che la superficie stradale fresata soddisfi pienamente i requisiti di elevazione, pendenza e levigatezza progettati.

Rilevamento Meccanico: Il sensore è dotato di un braccio meccanico di precisione o di un rullo. Durante il funzionamento, questo componente poggia direttamente sul cavo (Stringline) che funge da riferimento assoluto.

Conversione del Segnale: Quando l'altezza della macchina rispetto al filo cambia (ad esempio, a causa dell'irregolarità della superficie stradale esistente che causa il sollevamento o l'abbassamento del corpo), il braccio meccanico si muove di conseguenza. L'interno del sensore (tipicamente un potenziometro o un encoder di precisione) converte questo piccolo spostamento meccanico in un segnale elettrico proporzionalmente variabile.

Controllo della Profondità: Il controller principale riceve questo segnale elettrico e lo confronta con il suo valore target impostato internamente. Rilevando qualsiasi deviazione, il controller emette immediatamente comandi per regolare i cilindri idraulici del tamburo di fresatura per una compensazione della profondità in tempo reale, garantendo una profondità di fresatura costante.

2. Metodo Operativo e Caratteristiche

Questo è un sensore meccano-elettronico di tipo a contatto:

Tipo a Contatto: Deve essere in contatto fisico con la linea di riferimento del filo per funzionare.

Alta Precisione: Poiché la linea di riferimento del filo fornisce un riferimento di altezza assoluta fisso e preciso, questo metodo è il più accurato e affidabile tra tutti i metodi di livellamento. È comunemente utilizzato in progetti che richiedono un'elevatissima levigatezza, come autostrade e piste aeroportuali.

Misurazione Diretta: Misura direttamente la posizione della macchina rispetto alla linea di riferimento, anziché la distanza dalla superficie stradale, quindi non è influenzato dalle condizioni della superficie fresata.
